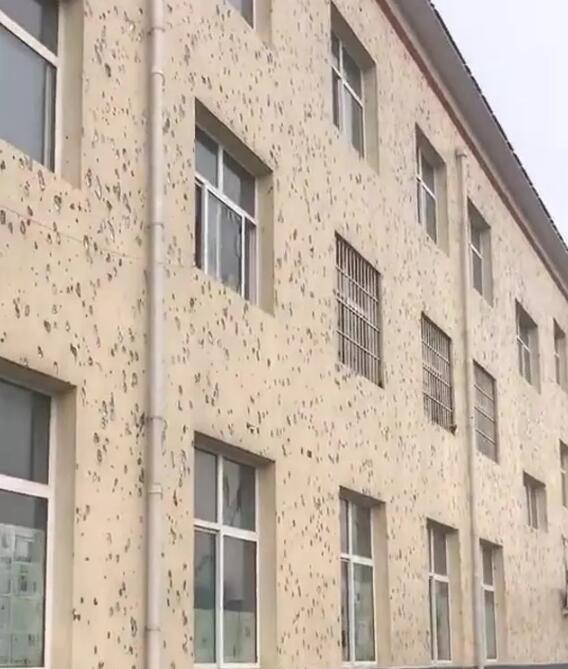

被冰雹砸漏的保溫層
這實際上隱藏一個話題，那就是GB／T29906-2013《模塑聚苯板薄抹灰外墻外保溫系統(tǒng)材料》和JG/T 483-2015 《 巖棉薄抹灰外墻外保溫系統(tǒng)材料》對抹面膠漿極為嚴苛的要求。
這兩個標準的最大特點是提升了抹面膠漿的性能，增加了抗沖擊性能、吸水量、不透水性、浸水后強度、浸水后耐凍融等檢測項目。這樣的話，一層3mm厚的薄砂漿層加上網(wǎng)格布組成的防護層既要經(jīng)得住冷、又要耐得住熱，既要防得住水、又要抗得住風(fēng)，禁洗（耐水）又禁曬（耐熱）、禁拉又禁拽（抗開裂）、禁蹬又禁踹（抗沖擊）。
編寫標準的專家的邏輯是這樣的：這么多年來，建筑保溫系統(tǒng)開裂、滲水等現(xiàn)象屢有發(fā)生，“繃帶樓”隨處可見。如何避免？就是給建筑物穿上“金鐘罩鐵布衫”。
其他指標姑且不論，今天南陽銀通小編說一下為何抹面膠漿需要至少禁得住3焦耳的沖擊當量，因為目前外墻外保溫仍然大量使用B級材料，這就有發(fā)生火災(zāi)的危險，那么是否使用B級材料就一定著火呢？如果那樣，城市里的每一棟建筑就成了柴火堆，實際上火災(zāi)的發(fā)生需要有三個因素，一是有可燃物，二是有足夠的氧氣，三是足以引燃火險的能量，三者缺一不可。
可燃物自不必說，除酚醛外，B級材料都有著火之虞。但還需要另外兩個條件，其中包括氧氣。
氧氣是物體燃燒的必要條件。保溫材料被粘貼到墻上，需要被密閉到一定的空間里以隔絕氧氣，最主要的是用防火隔離帶和防護面層做成分倉隔離的狀態(tài)。業(yè)內(nèi)人士曾做過實驗，將300mm*300mm*60mm的苯板隔絕在5mm厚的抹面膠漿空腔內(nèi)，用1300℃的火焰噴射5分鐘，切開后發(fā)現(xiàn)苯板已經(jīng)熔融了，但防護面層并沒燒壞。

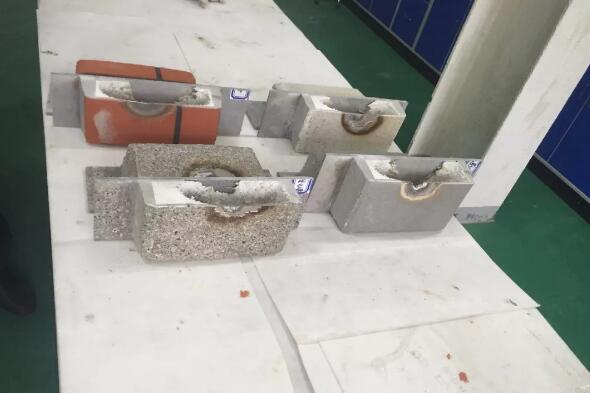

圖一、圖二：如果防護面層厚度足夠，苯板只能熔融而非燃燒，這是最基本的常識。
那么我們現(xiàn)在為什么還有大量保溫系統(tǒng)火災(zāi)？因為防護面層被破壞了。實際上對于防護面層，從國家到地方都有各種明文規(guī)定：
比如遼公通【2014】234號文件《遼寧省民用建筑外墻保溫系統(tǒng)防火暫行規(guī)定》第九條規(guī)定：
建筑外保溫系統(tǒng)應(yīng)采用不燃或難燃材料作防護層……首層的防護層厚度不應(yīng)小于15mm，其他層不應(yīng)小于5mm。
再比如GB／T50016-2014《建筑設(shè)計防火規(guī)范》第6.7.8條也強調(diào)：……采用B1、B2級保溫材料時，防護層厚度首層不應(yīng)小于15mm，其他層不應(yīng)小于5mm。
但在實際運用中，我們的建筑物極少做到這個厚度，而且千瘡百孔。這就涉及另外一個問題，就是防護面層的抹面膠漿和網(wǎng)格布的質(zhì)量。我們在實踐過程中，看到很多防護面層如同雞蛋殼一樣不堪一擊。

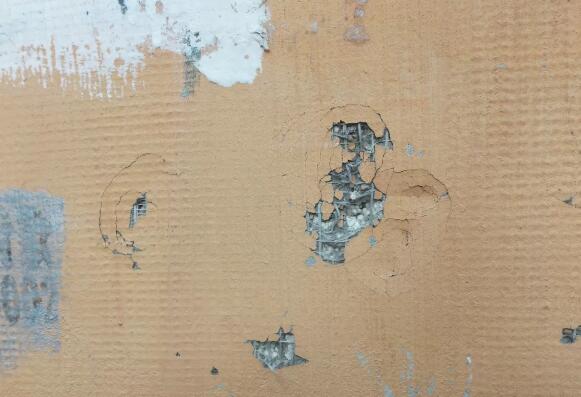

圖三、沈陽市沈河區(qū)大南街道一處既有建筑改造外墻，這種質(zhì)量的外墻比比皆是，安全隱患很大
抹面膠漿要有極好的耐撞擊性，提高這個性能的主要方法是增加砂漿中可再分散乳膠粉的摻量，中國標準院的李曉明總工指出：
“中國建筑科學(xué)研究院與阿克蘇諾貝爾公司在進行大量試驗研究的基礎(chǔ)上，發(fā)現(xiàn)抹面膠漿抗沖擊強度可以較好反映出抹面膠漿中膠粉摻量對柔韌性和壓折比的影響。GB/T29906-2013在抹面膠漿性能中增加了抗沖擊強度的檢測要求，借以控制抹面膠漿中膠粉的摻量，以保證其柔韌性，進一步保證EPS薄抹灰的工作性能和耐久性能”(<模塑聚苯板外墻外保溫系統(tǒng)材料(GB/T29906_20130>編制要點簡介,李曉明)，目前市場上1000元以下抹面膠漿基本上不用冰雹也“吹彈可破”，就是因為膠粉摻量太低。
另外網(wǎng)格布是防護面層的筋骨，一是需要有足夠的耐堿斷裂強力，不能一拉就斷。二是要耐堿，不能幾天過后就粉化了，但現(xiàn)實運用中，還是有大量非標網(wǎng)格布充斥市場。在上圖所示冰雹來臨時，并沒有看到網(wǎng)格布應(yīng)該起到的作用。
